[기초공학실험]구리 나노입자의 합성과 전기적 특성 확인 2부

실험 결과

1. 생성된 구리입자의 TEM 사진

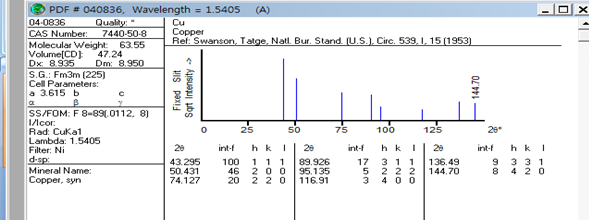

2. XRD peak 의 확인

3. TGA analysis

리간드의 생성과 유기물들을 날려 보내고, 남아있는 weight percent를 통해 구리의 함량을 알 수 있다.

약 70%의 구리 함량을 알 수 있다.

Cu의 분자량 : 63.5

Cu Oleate의 분자량 : 63.5 + 281×2 = 625.5

30%의 oleate가 날라갔다면, 70%의 Cu가 존재하므로, 70/63.5 + 30/(281×2) = 1.156

70/63.5 = 1.10 이므로, (1.156-1.10)/1.10 = 0.051

5.1%의 구리가 oleate 형태로 남아있고 94,9%의 구리입자가 있음을 알 수 있다.



토의 사항

1. 실험 고찰

Cu(NO3)2를 환원제를 이용하여 환원하는 경우 구리입자의 크기는 조절되지 못하고 원하는 크기보다 훨씬 큰 결과를 얻게 된다. 이때 구리입자에 oleic acid를 붙여 리간드를 만들 경우 나노사이즈의 구리입자를 만들 수 있다.

전기전도성을 띄는 구리입자의 경우 다른 귀금속보다 싼 가격으로 잉크젯프린트에 응용이 가능하므로 연구 대상이 되고 있다. 구리입자를 만들고 TEM 사진을 통해 그 크기와 모폴로지를 확인하였다. 또한 XRD peak을 통해 구리의 생성을 다시 확인했고, thermal analysis를 통해 유기물을 날린 후 구리의 수율을 구할 수 있었다.

[Engineering/공학실험] - [기초공학실험]구리 나노입자의 합성과 전기적 특성 확인 1부
